乱流境界層風洞
１．装置概要
構造物の耐風性、都市の風環境の検証、空気力学の基礎的な研究等、多方面の風に関する実験設備（以下の３通りの型式で使用可）
①開放回流型：高風速実験に使用
②密閉回流型：構造物の一般的な耐風性実験に使用
③開放押込型：微風速実験用で主として都市環境あるいは室内環境実験に使用
２．主要性能
基本仕様：
|
項 目 |
開放回流型 |
密閉回流型 |
開放押込型 |
|
測定部断面寸法(mm) |
W2,000×H1,500 |
W3,000×H2,500 |
W3,000×H2,500 |
|
測定部長さ(mm) |
３，０００ |
２５，０００ |
２５，０００ |
|
縮流比 |
２０：１ |
８：１ |
８：１ |
|
風速範囲(m/s) |
２．３～６２．２ |
０．５～２４．４ |
０．７～５．７ |
|
風速分布(%)*1 |
０．９６ |
０．９０ |
１．０ |
|
乱れの強さ |
０．１４ |
０．１４ |
０．２５ |
＊１平均風速との偏差
送風機仕様：
|
型 式 |
インレッドベーン付後置静翼単段軸流式 |
|
口 径 |
４０００ｍｍφ |
|
風 量 |
１６２ｍ3／ｓ |
|
全風圧 |
１５．７ｍｍＡｑ |
|
回転数 |
５１５ｒ.ｐ.ｍ |
|
電動機出力 |
３５０ｋＷ |
|
駆動方式 |
電動機直結内装型 |

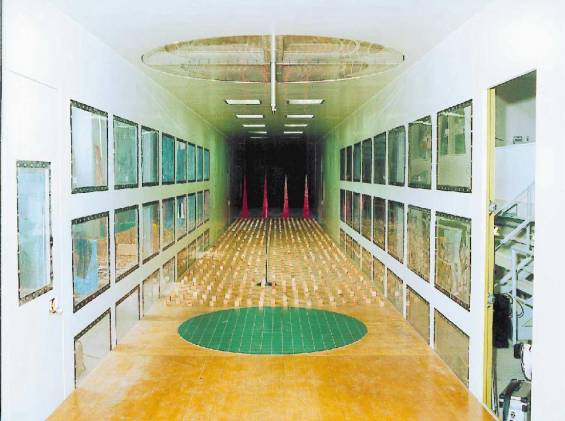

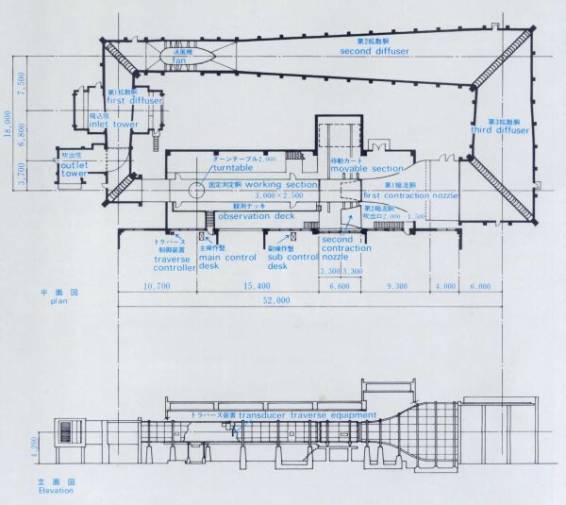

３．装置外観
