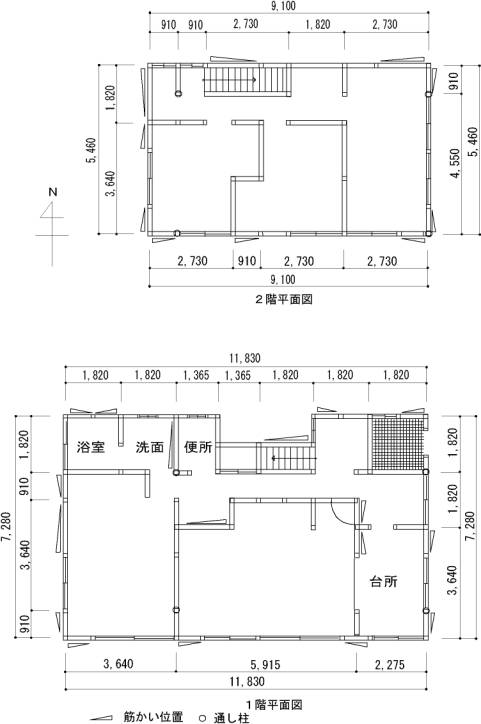

課題住宅の仕様
|
項目 |
仕様 |
状況など |
備考 |
|
構造 |
木造在来軸組構法２階建て |
|
|
|
床面積 １階 ２階 |
83.22m2 49.69m2 |
|
|
|
屋根 |
瓦葺き |
|
|
|
外壁 |
ラスモルタル17mm |
|
壁倍率=0.5 |
|
基礎 |
鉄筋コンクリート造布基礎 |
|
|
|
土台 |
|
一部水周りに腐食あり |
老朽度の評点（×0.8） |
|
筋かい |
45×90 |
|
壁倍率=2.0 |
上記仕様のモデル住宅による精密診断の総合評点 ０．４５
各階の重量（参考値：厳密には若干面積が異なります）
|
|
項目 |
単位重量 |
面積m2 |
Wi |
|
屋根 |
一般屋根 |
0.119 |
55.86 |
|
|
|
軒先 |
0.072 |
23.20 |
|
|
|
外壁モルタル |
0.080 |
6.71 |
|
|
|
モルタル＋ボード |
0.090 |
36.22 |
|
|
|
内壁 |
0.034 |
21.66 |
12.86t |
|
２階床 |
２階外壁 |
|
|
|
|
|
モルタル＋ボード |
0.090 |
29.02 |
|
|
|
２階内壁 |
0.034 |
21.66 |
|
|
|
下屋 |
0.119 |
36.89 |
|
|
|
下屋軒先 |
0.072 |
20.69 |
|
|
|
２階床 |
0.112 |
47.20 |
|
|
|
１階外壁 |
|
|
|
|
|
モルタル＋ボード |
0.090 |
56.02 |
|
|
|
モルタル |
0.080 |
5.96 |
|
|
|
１階内壁 |
0.034 |
30.75 |
|
|
|
ベランダ床 |
0.112 |
6.62 |
|
|
|
ベランダ立上壁 |
0.145 |
10.92 |
23.41t |
|
１階床 |
外壁モルタル＋ボード |
0.090 |
42.37 |
|
|
|
内壁 |
0.034 |
30.75 |
|
|
|
床 |
0.090 |
78.26 |
11.90t |

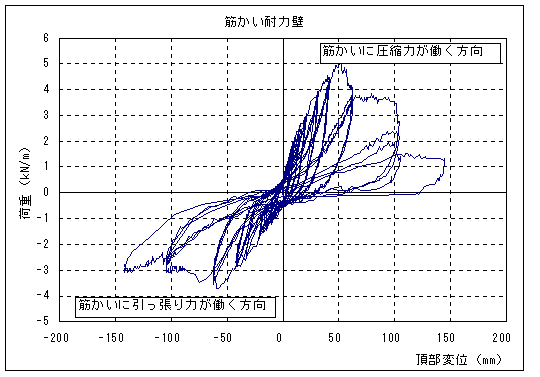

筋かい耐力壁の荷重−変形関係（幅１ｍあたり）

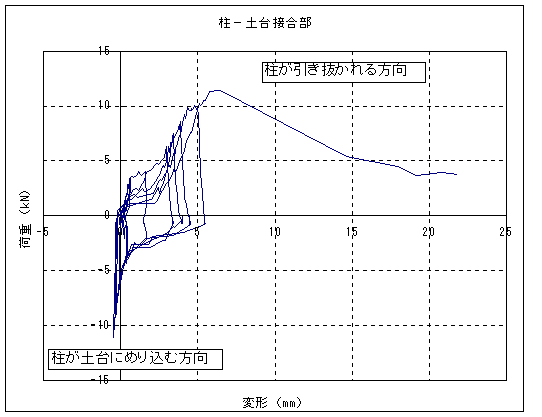

主な柱−横架材接合部の荷重−変形関係
