必要に応じ適宜お使いください。不明箇所は適宜仮定あるいはお問い合わせください。

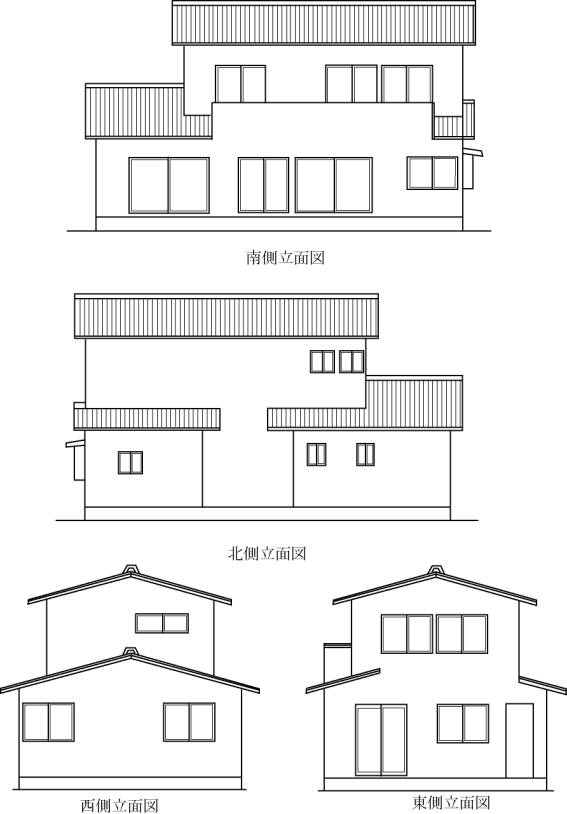

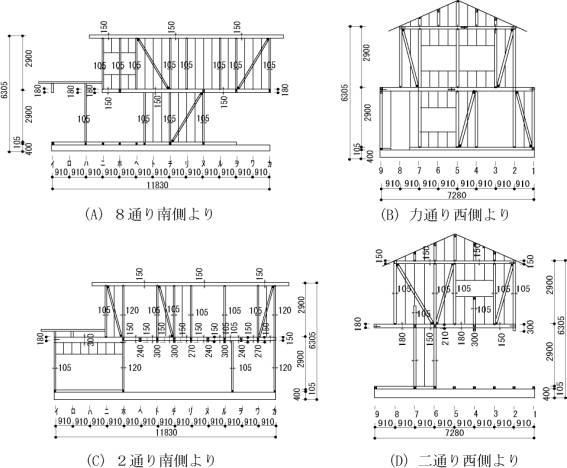

立面図、断面図

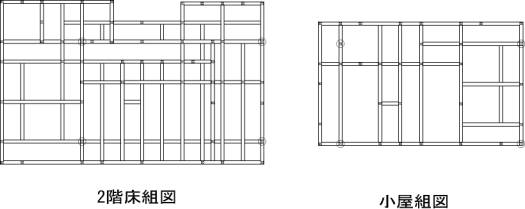

梁伏図

部材断面リスト（柱、梁）

名称		樹種	寸法（mm）	名称	樹種	寸法(mm)
土台		つが	105×105	垂木	すぎ	55×45
大引		つが	90×90	根太	すぎ	55×45
通柱		檜	120×120	土台火打	米松	90×45
管 柱	１F	すぎ	105×105	小屋火打	米松	105×105
	２F	すぎ	105×105	筋かい	すぎ	105×45
母屋		米松	105×105	間柱	米松	36×105
棟木		米松	105×105	梁・桁	米松	105×105〜390
小屋束		すぎ	105×105

・ 床水平構面に関する情報、床倍率等

床のせん断剛性　G=1500kgf/cm　小屋組みのせん断剛性　G=200kgf/m

・ 接合部に関する情報

柱−横架材接合部　最大荷重11.43kN　最大荷重時変位　0.45mm　短期許容耐力　5.72kN

ブレース接合部　最大荷重9.07kN　最大荷重時変位　0.217mm　短期許容耐力　4.53kN
