1. 実験の目的と概要

　エネルギー吸収部材を用いた振動台実験により、耐震改修の際に エネルギー吸収部材を用いることの有効性についての検討を行う。 エネルギー吸収部材として、極低降伏点鋼・粘弾性体を用い、 これらの部材を付加することによるフレームの水平変形量の 低減率を求める。
　試験体の設計の際には、既存不適格建築物（RC 造）を想定し、 その 1 層× 1 スパンを取り出す形で検討を進めている。

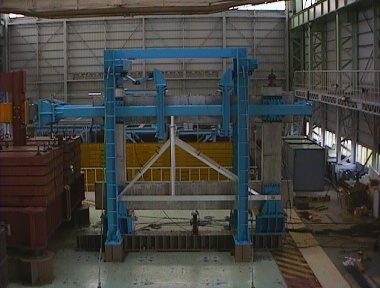

RC フレーム試験体 （グレーの部分が本体、ブルーのフレームは 加力用支持具等）



試設計時の換算 Is（構造耐震指標）は 0.355 と算出されている。 「既存不適格」建物としてのクライテリアは Is < 0.6 であるが、 試験体設計上の種々の条件によるものであり、この差異は 入力地震動のレベル調整を行うことで調節する。

2. 入力地震動

　まず、ベースとなる入力として、 現行基準法2次設計用に設定されている地震力（C0 = 1.0）に 対応した地震動を作成する。設定における条件は以下の通り


1. 設定位置
   地表面（第二種地盤種別を想定）
2. 入力レベル
   建築センターレベル 2 地震動をベースに、以下の 変更を加えたもの
   • 短周期（周期 0.2 秒以下）で振幅を低減
   • 二種地盤を想定し、速度スペクトルの 最大値 = 150kine をターゲットとする
3. 位相特性
   既往の観測地震動の位相等を利用する
   1. El Centro 1940 NS
   2. JMA Kobe（神戸海洋気象台）1995 NS
   3. Taft 1952 EW
   4. 八戸港湾 1968 NS
   5. ランダム

加振実験用としては Taft 位相を用いたものをベースとし、さらに、 作成された試験体の強度および振動台の特性等を勘案して 加速度レベルで 2/3 に低減したものを「実験用入力地震動」と している。

3. 試験体概要

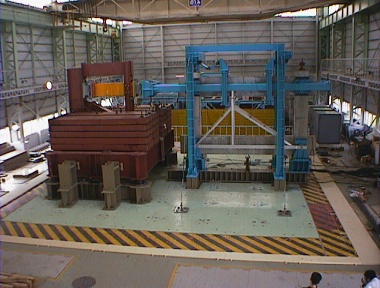

振動実験全景 （左側の赤茶色の部分が 220t のおもり。 ベージュの支持具と積層ゴムで支持されており、 自由質量として運動する。 水平力は画面左 オレンジ色のロードセルから ブルーの加力梁を通して試験体に伝達される）

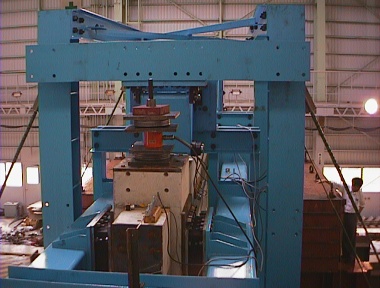

フレーム柱頭部分：試験体右から （画面中央オレンジの物体がロードセル。 その上下にある数段のリングが皿ばねで、 あらかじめ緊張力を導入した PC 鋼棒とともに 軸力を保持する。 柱部分はブルーの加力梁と積層ゴムで 挟まれている）
